- 產品名稱：齒輪減速單相電容運轉異步電機、可逆電機
- 產品型號：90YY40/JB齒輪減速單相電容運轉異步電機、可逆電機
- 產品銘牌：上海轉速
- 生產廠商：上海轉速儀表廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海轉速儀表廠 > 產品目錄 > 產品展示 > 交流精密減速電動機 >
-

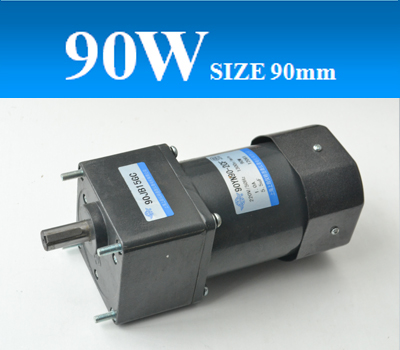

90YY40/JB齒輪減速單相電容運轉異步電機、可逆電機
90YY40型異步電機用于按一個方向連續運轉的工作機械，如生產流水線、自動機床、印刷機械等。90YN40型可逆電機適用于頻繁啟動或換向運轉的場合，如自動售貨機、包裝機、電壓調整器、電動升降機等。
90YY40/JB齒輪減速單相電容運轉異步電機、可逆電機
90YY40型異步電機用于按一個方向連續運轉的工作機械，如生產流水線、自動機床、印刷機械等。90YN40型可逆電機適用于頻繁啟動或換向運轉的場合，如自動售貨機、包裝機、電壓調整器、電動升降機等。
外形尺寸 Dimensions
減速比 Reduction Ratio | L1
mm | 105+ L1
mm | 安裝螺釘 Fixing Bolt | 凈重 N.W. Kg |
3～12.5 | 45 | 105 | M6×70 | 3.5 |
| 15～300 | 60 | 165 | M6×85 | 4.0 |
電機性能參數 Specifications
型號 Type | 功率 Power W | 電壓 Voltage V | 頻率 Frequency Hz | 額定 電流 Current A | 起動轉矩 Starting torque mN·m(g·cm) | 額定轉矩 Rated speed mN·m(g·cm) | 額定轉速 Roted speed r/min | 電容 Capacitor uF/VAC | 工作狀態 Operating mode |
90YY40-2 |
40 |
220 |
50 | 0.45 | 220(2200) | 300(3000) | 1300 | 2.5/450 | 連續Cont |
90YN40-2 | 0.50 | 300(3000) | 350(3500) | 1300 | 3.5/450 | 30min | |||
90YN40-2 | 0.45 | 220(2200) | 300(3000) | 1300 | 2.5/450 | 連續Cont | |||
90YY40-1 |
40 |
110 |
60 | 0.9 | 220(2200) | 260(2600) | 1500 | 10/250 | 連續Cont |
90YN40-1 | 1.0 | 260(2600) | 270(2700) | 1500 | 15/250 | 30min | |||
90YN40-1 | 0.9 | 220(2200) | 260(2600) | 1500 | 10/250 | 連續Cont |
50Hz 允許負載 Load permissible N.m / Kg . cm
轉速r/min 型號 速比 | 500 | 416 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 12.5 | 10 | 8.3 | 6 | 5 | |
3 | 3.6 | 5 | 6 | 7.5 | 9 | 12..5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 250 | 300 | ||
90YY40-2 | /90JB A | 0.73 7.3 | 0.87 8.7 | 1.22 12.2 | 1.46 14.6 | 1.82 18.2 | 2.19 21.9 | 3.04 30.4 | 3.28 328 | 3.94 394 | 5.48 54.8 | 6.57 65.7 | 7.88 78.8 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 |
90YN40-2 | |||||||||||||||||||||||
60Hz 允許負載 Load permissible N.m / Kg . cm
轉速r/min 型號 速比 | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 7.2 | 6 | |
3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 250 | 300 | ||
90YY40-1 | /90JB A | 0.63 6.3 | 0.76 7.6 | 1.1 11 | 1.26 12.6 | 1.58 15.8 | 1.9 19 | 2.63 26.3 | 2.85 285 | 3.42 342 | 4.75 47.5 | 5.7 57 | 6.8 68 | 8.6 86 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 | 10 100 |
90YN40-1 | |||||||||||||||||||||||
注：*減速器輸出軸轉向與減速的級數有關,上表中紅色字體表示與電機反方向，其余與電機同方向。
*當減速比在360～1500時，需使用中間級90JA10減速器。
