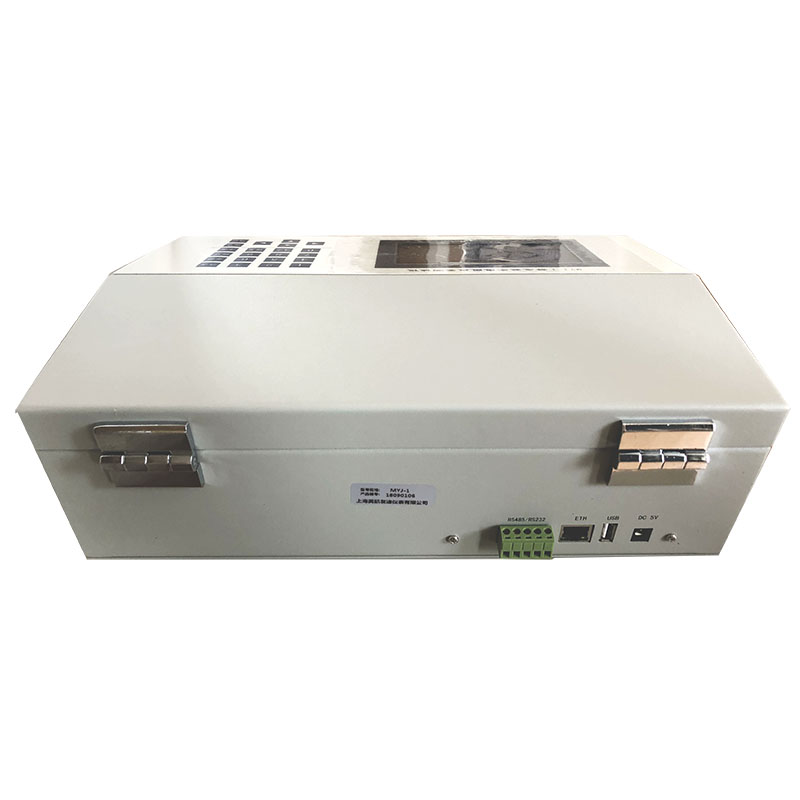

MYJ-1型靜態數字電阻應變測試儀是測試結構或材料受力后的應變采集、存儲與分析的測試儀，它接配電阻應變計和各種電阻應變式傳感器，可以測量應變(應力)、拉壓力、壓強、扭矩、位移、傾角、溫度等物理參數的變化量，是我公司專門為機械，土建、水利、車輛、船舶、橋梁、鐵道、交通等專業的科研機構、工礦企事業和大中專高等院校在科研、設計、教學、生產和施工中，進行靜態應變測試的一種性價比好的新型精密測試儀，也是我公司的高新產品之一。


MYJ-1型靜態數字電阻應變測試儀特點


1.1測試儀在設計中，采用了單片機技術、每通道***立的超低噪聲和可編程的ADC、液晶屏和大規模集成電路，外觀也采用了人性化設計，視域尺寸為114mm*64mm的液晶屏可以多信息顯示應變測量數據和相關的測量狀態，采用可靠的以太網用以連接測試儀和計算機進行程序的實時傳輸，并用以擴展多機通訊，還帶有RS232或RS485通訊接口，可以和計算機進行數據通訊等功能。

1.2測試儀本身，帶有12個測點，zui多可擴展到8組96個測點。為減小各通道切換過程中接觸電阻變化影響，特別采用每通道***立ADC設計，可***自對每個測點進行自動預調平衡、靈敏系數等參數設置。

1.3測試儀各測點的應變電橋，可***自任意組成1/4橋、半橋和全橋連接等幾種方式。

1.4測試儀經過上述精心設計和嚴格的制造工藝，從而使產品具有準確、穩定、可靠，且可人工測讀，又可自動測試的雙重操作特點，從而使性價比更高，是值得廣大用戶*的高新產品之一。

1.5關鍵詞：分組——12通道為一組，一臺測試儀zui多可擴展至8組96通道即96個測點，每臺測試儀用各自的以太網口通過外部HUB互相連接組網擴展；

通道——每組中的***立采集數據通道，即測點。

MYJ-1型靜態數字電阻應變測試儀主要技術指標

1. 應變測量范圍：±1 ~ ±20000με；

2. zui高分辨率：±1με；

3. 準確度級別: 0.5級；

3.1 示值誤差：≤±（0.5% red ± 3με）；

3.2 靈敏系數（K）示值誤差：≤±0.5%（FS） ；

3.3 穩定度:

3.3.1 零點漂移: ≤±3με/4h ；

3.3.2 示值穩定性: ≤±0.1%/4h ；

4. 靈敏系數：K=1.00～2.99（各通道可任意設定）；

5. 可測量點數：1 ~ 12點，zui多可連接8組共96測點；

6. 供橋電壓：2V（DC）；

7. 適用電阻應變計電阻值：60 ~ 1000Ω ；

8. 自動平衡范圍：±15000με（當電阻應變計阻值R=120Ω,K=2.00時的±1.5%）；

9. 可接電橋方式：1/4橋、半橋和全橋三種（各通道可任意組成不同接橋方式）；

10. 采集速率： 1Hz（全部連接通道）；

11. 電源：AC 220 V (±10%)，50 Hz (±2%) / DC 5.0V；功率：10W；

12. 外形尺寸：330 mm（長）×228 mm（寬）×105 mm（高）；

13. 自重：約50N ；

14. 擴展方式：以太網絡（光纖可選）；

15. 可選配計算機接口（RS232或RS485）。
