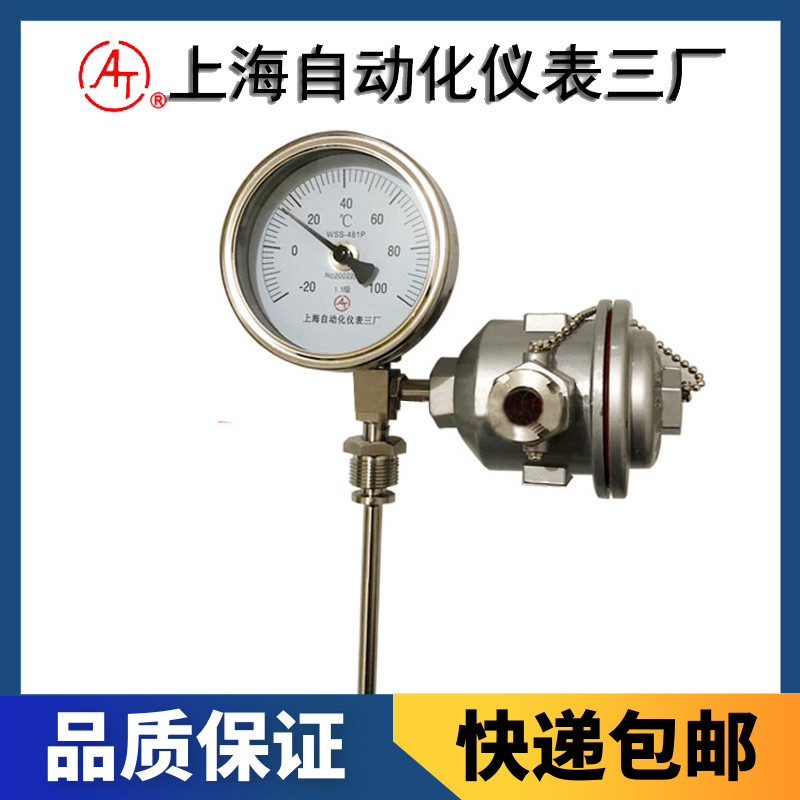

- 產品名稱：一體化雙金屬溫度計
- 產品型號：WSS系列
- 產品銘牌：AT
- 生產廠商：上海自動化儀表三廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表三廠 > 產品目錄 > 產品展示 > WSS系列雙金屬溫度計 > WSS系列一體化雙金屬溫度變送器 >
-
WSS系列一體化雙金屬溫度計概述
溫度變送器的雙金屬溫度計是現場就地顯示和遠傳電信號的溫度傳感器。它既可以現場指示溫度又可傳送熱電偶（阻）和二線制溫度變送器信號，作為新一代的溫度計，可廣泛用于冶金、石化、電力、輕紡、食品、國防等工業部門。
WSS系列一體化雙金屬溫度計概述
溫度變送器的雙金屬溫度計是現場就地顯示和遠傳電信號的溫度傳感器。它既可以現場指示溫度又可傳送熱電偶（阻）和二線制溫度變送器信號，作為新一代的溫度計，可廣泛用于冶金、石化、電力、輕紡、食品、國防等工業部門。
熱電偶（阻）、雙金屬溫度計或溫度變送器為一體。
適合在惡劣環境長期工作。
遠傳電信號精度高，工作穩定。也可直接以二線制的形式輸出，提高信號長距離傳送過程中的抗干擾能力。
性能價格比高
WSS系列一體化雙金屬溫度計
主要技術指標
測量范圍：－60～500℃
顯示精度等級：1.5級
遠傳電信號偏差：
a. 分度號：E（鎳鉻—銅鎳）允許偏差±2.5℃或0.75%t
b. 分度號：K（鎳鉻—鎳硅）允許偏差±2.5℃或0.75%t
c. 分度號：Pt100（鉑電阻）允許偏差：
A級; ±（0.15+0.002∣t∣）
B級; ±（0.30+0.005∣t∣）
d. 帶溫度變送器的基本誤差：Δ=Δ1±0.5%FS
Δ1為熱電偶（阻）允差對應輸出基本誤差
FS為測量范圍
溫度變送器傳送方式：二線制（4～20mA）
變送器工作電源電壓***低12V，***高35V，額定工作電壓24V
正常工作環境：
a. 環境溫度：－25℃～80℃（危險場所不高于70℃）
b. 相對濕度：5%～95%
c. 機械振動：f≤55Hz,振幅<0.15mm
d. 周圍空氣中不含有引起變送器腐蝕的介質
環境溫度影響：≤0.05%/1℃
型號表示
W | S | S | 規格 | 內容 | |||||
溫 度 儀 表 | 金 屬 膨 脹 式 | 雙 金 屬 溫 度 計 | - | ||||||
4 | Φ100mm | ||||||||
5 | Φ150mm | ||||||||
標度盤公稱直徑 | 0 | 角型(軸向型) | |||||||
1 | 直型(徑向型) | ||||||||
8 | 萬向型 | ||||||||
結構形式 | 1 | 可動外螺紋 | |||||||
2 | 可動內螺紋 | ||||||||
3 | 可動法蘭 | ||||||||
安 裝 固 定 形 式 | 熱電偶 | ||||||||
E | 鎳鉻—銅鎳E（分度號） | ||||||||
N | 鎳鉻—鎳硅K（分度號） | ||||||||
熱電偶 | |||||||||
Pt100 | 鉑電阻 | ||||||||
Cu50 | 銅電阻 | ||||||||
傳 感 器 | 空項 | 不帶溫度變送器 | |||||||
H2 | 輸出與對溫度呈線性 | ||||||||
H4 | 輸出與對液壓輸入信號 | ||||||||
溫 度 變 送 器 | |||||||||
W | S | S | - | □ | □ | □ | □ | □ | |
注：可根據有關標準加工。
測量范圍
類別 | 遠傳溫度分度號 | 測量范圍℃ |
鎳鉻－銅鎳 | E | 0～200 0～300 0～400 |
鎳鉻－鎳硅 | K | 0～400 0～500 |
鉑電阻 | Pt100 | -10～40 -50～50 -50～150 -50～200 -100～50 -60～40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
銅電阻 | Cu50 | -50～0 -10～40 -60～40 0～50 0～100 0～150 |
外形及安裝尺寸
類別 | 遠傳溫度分度號 | 測量范圍℃ |
鎳鉻－銅鎳 | E | 0～200 0～300 0～400 |
鎳鉻－鎳硅 | K | 0～400 0～500 |
鉑電阻 | Pt100 | -10～40 -50～50 -50～150 -50～200 -100～50 -60～40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
銅電阻 | Cu50 | -50～0 -10～40 -60～40 0～50 0～100 0～150 |
注：凡M27×2及G3/4固定螺栓均為活動型，雙金屬溫度計表頭均可按用戶需要位置定位后鎖緊。凡選用ZG3/4”或NPT3/4”固定螺栓的用戶須作特殊定貨。在安裝使用時，螺栓鎖緊后若雙金屬溫度計表頭方向不在操作面，則可松動調整母，將表頭轉到所須位置，然后鎖調整螺母即可。（注意調整范圍只在360。以內）
角型 直型 萬向型
型號及規格
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 插入長度 |
WSSE-401 | E | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | 150 200 300 400 500 750 1000 |
WSSE-501 | |||||
WSSE-411 | |||||
WSSE-511 | |||||
WSSE-481 | |||||
WSSE-581 | |||||
WSSP-401 | Pt100 | ||||
WSSP-501 | |||||
WSSP-411 | |||||
WSSP-511 | |||||
WSSP-481 | |||||
WSSP-581 | |||||
WSSXE-401 | E | ||||
WSSXP-401 | Pt100 | ||||
WSSXE-411 | E | ||||
WSSXP-411 | Pt100 | ||||
WSSXE-481 | E | ||||
WSSXP-481 | Pt100 |
