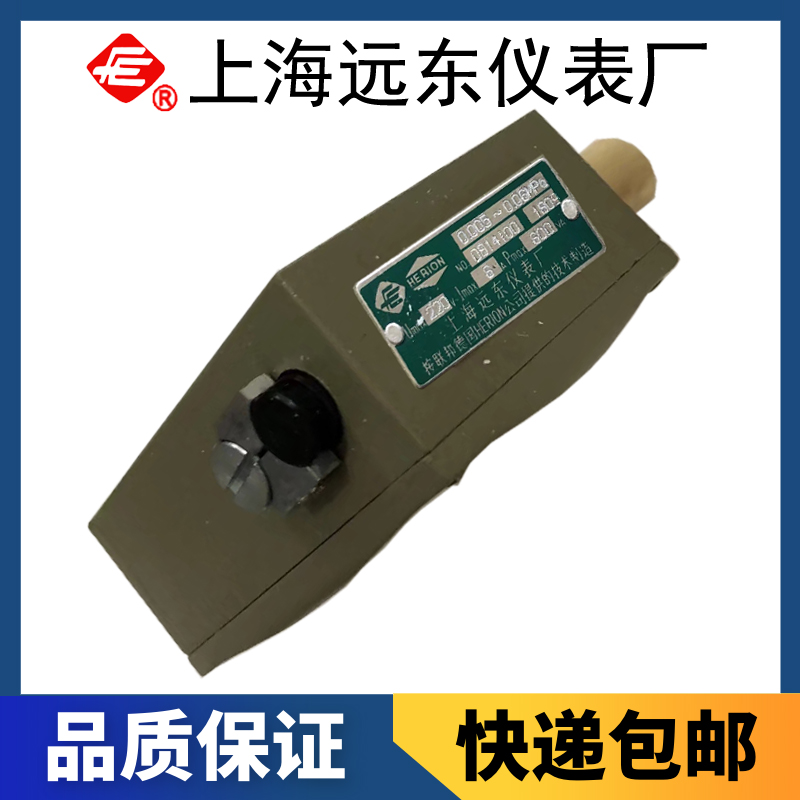

- 產品名稱：壓力控制器
- 產品型號：D511/7D系列
- 產品銘牌：SAIC
- 生產廠商：上海遠東儀表廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海遠東儀表廠 > 產品目錄 > 產品展示 > D511/7D壓力控制器 >
-
D511/7D系列型壓力控制器產品概述
控制器采用波紋管式傳感器。可用于腐蝕性氣體和液體介質。控制器的設定值可調，調節范圍-0.1……6.3Mpa。
D511/7D系列型壓力控制器特點
使用溫度范圍大，可用于腐蝕性介質
D511/7D系列壓力控制器產品概述
控制器采用波紋管式傳感器。可用于腐蝕性氣體和液體介質。控制器的設定值可調，調節范圍-0.1……6.3Mpa。
D511/7D系列壓力控制器特點
使用溫度范圍大，可用于腐蝕性介質
◇ 主要技術性能：：
防 爆 型 | |
工作粘度 | <1×10-3m2/s |
開關元件 | 微動開關 |
防爆等級 | ExedII CT5 合格證編號 GYB05170X |
外殼防護等級 | IP54(符合DIN40050,與GB4208中IP54相當) |
環境溫度 | -20℃～＋40℃ |
介質溫度 | 0℃～95℃ |
安裝位置 | 壓力接口垂直向下 |
抗振性能 | Max:20m/s2 |
重復性誤差 | ≤1% |
觸點容量 | DC250V 0.25A(阻性) Wmax AC250V 5A(阻性) 1250VAmax |
規格：
D511/7D 切換差不可調
設定值調節 范圍 MPa | 切換差不大于 | ***大允許壓力 *MPa | 開關切換次數 次/分 | 壓力傳感器 材料 | 接口外螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | ||||
設定值范圍下限MPa | 設定值范圍上限MPa | 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||
-0.1…0 -0.1…0.1 -0.1…0.16 -0.1…0.25 | 0.006 0.007 0.008 0.009 | 0.007 0.008 0.009 0.012 | 1 1 1 1 | 20 | 與介質接觸的全部零部件均用不銹鋼波紋管； 00Gr17Ni14M02 (316L) 其余: 1Cr18Ni9Ti | G1/2″ G1/2″ G1/2″ G1/2″ | 1.0 1.0 1.0 1.0 | 01 01 01 01 | 04 04 04 04 | 0810111 0810211 0810311 0810411 | 0850181 0850281 0850381 0850481 | |
0…0.1 0…0.16 0.01…0.25 | 0.007 0.008 0.009 | 0.008 0.009 0.01 | 1 1 1 | G1/2″ G1/2″ G1/2″ | 1.0 1.0 1.0 | 01 01 01 | 04 04 04 | 0811111 0811211 0811311 | 0851181 0851281 0851381 | |||
0.02…0.4 0.03…0.6 0.03…1 | 0.03 0.03 0.03 | 0.03 0.035 0.04 | 2 2 2 | G1/2″ G1/2″ G1/2″ | 0.85 0.85 0.85 | 02 02 02 | 05 05 05 | 0811411 0811511 0811611 | 0851481 0851581 0851681 | |||
0.05…1.6 0.05…2.5 | 0.07 0.07 | 0.08 0.09 | 5 5 | G1/2″ G1/2″ | 0.9 0.9 | 03 03 | 06 06 | 0811711 0811811 | 0851781 0851881 | |||
0.3…6.3 | 0.1 | 0.2 | 8.5 | G1/2″ | 0.9 | 03 | 06 | 0811911 | 0851981 | |||
D511/7D 切換差可調
設定值調節 范圍 MPa | 切換差不大于 | ***大允許壓力 *MPa | 開關切換次數 次/分 | 壓力傳感器 材料 | 接口外螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | ||||
設定值范圍下限MPa | 設定值范圍上限MPa | 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||
-0.1…0 -0.1…0.1 -0.1…0.16 -0.1…0.25 | 0.018…0.08 0.019…0.1 0.02…0.2 0.022…0.08 | 0.019…0.08 0.021…0.1 0.022…0.2 0.024…0.08 | 1 1 1 1 | 20 | 與介質接觸的全部零部件均用不銹鋼波紋管； 00Gr17Ni14M02 (316L) 其余: 1Cr18Ni9Ti | G1/2″ G1/2″ G1/2″ G1/2″ | 1.05 1.05 1.05 1.05 | 01 01 01 01 | 04 04 04 04 | 0800111 0800211 0800311 0800411 | 0840181 0840281 0840381 0840481 | |
0…0.1 0…0.16 0.01…0.25 | 0.015…0.08 0.018…0.1 0.02…0.2 | 0.016…0.08 0.02…0.1 0.024…0.25 | 1 1 1 | G1/2″ G1/2″ G1/2″ | 1.05 1.05 1.05 | 01 01 01 | 04 04 04 | 0801111 0801211 0801311 | 0841181 0841281 0841381 | |||
0.02…0.4 0.03…0.6 0.03…1 | 0.08…0.25 0.08…0.5 0.09…0.8 | 0.08…0.25 0.09…0.5 0.1…0.8 | 2 2 2 | G1/2″ G1/2″ G1/2″ | 0.9 0.9 0.9 | 02 02 02 | 05 05 05 | 0801411 0801511 0801611 | 0841481 0841581 0841681 | |||
0.05…1.6 0.05…2.5 | 0.17…1.2 0.18…2 | 0.19…1.2 0.2…2 | 5 5 | G1/2″ G1/2″ | 0.95 0.95 | 03 03 | 06 06 | 0801711 0801811 | 0841781 0841881 | |||
0.3…6.3 | 0.25…2 | 0.65…2 | 8.5 | G1/2″ | 0.95 | 03 | 06 | 0801911 | 0841981 | |||
注*）在實際工作中，即使短暫的壓力峰值也不允許超出此值。
附件：
可選用附件目錄編號：0574770，0574769， 0574768，0574772
